Caja de distribución eléctrica para concentración de medidores CFE
Para edificios, fraccionamientos, plazas y desarrollos con medición CFE
Cotiza caja de distribución eléctrica para concentración de medidores CFE en edificios, fraccionamientos, plazas comerciales y desarrollos con varios usuarios. Revisamos aplicación, cantidad aproximada y alcance general para orientar la compra sin exponer ingeniería sensible.
¿Qué es una caja de distribución eléctrica para concentración de medidores?

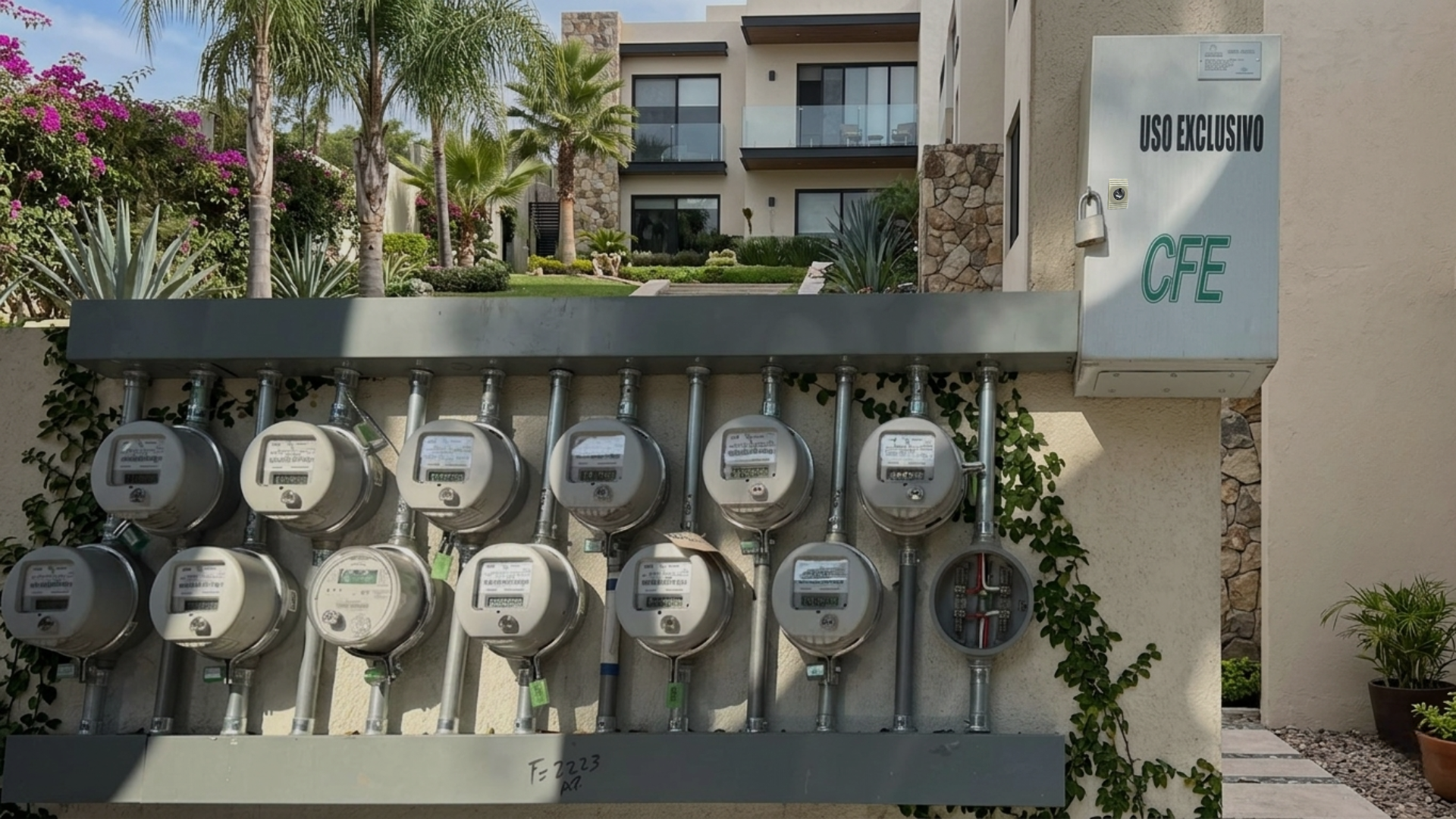

Una caja de distribución eléctrica para concentración de medidores CFE reúne los medidores de varios usuarios en un solo gabinete para facilitar la acometida, la lectura, el mantenimiento y la inspección. En obra también suele pedirse como caja concentradora, caja de concentración de medidores o gabinete para medidores, según el tipo de proyecto.
Estas cajas reemplazan instalaciones dispersas por un sistema ordenado, seguro y preparado para lectura, mantenimiento e inspección. Son una solución común en fraccionamientos, edificios de departamentos, plazas comerciales y desarrollos con varios usuarios de energía.
- Gabinetes en acero con tratamiento anticorrosivo
- Barras de cobre electrolítico de alta conductividad
- Llave de seguridad y acabado profesional
- Compatibles con medidores CFE monofásicos y trifásicos
- Configuración según proyecto
Para cotizar más rápido, compártenos el tipo de obra, cuántos servicios monofásicos o trifásicos necesitas y si ya cuentas con plano o arreglo preliminar. También puedes revisar el catálogo 2026 y complementar la revisión con nuestra página de experiencia y certificaciones.
Función de la concentración
Cómo funciona una caja de concentración de medidores
Una caja de concentración de medidores ordena la llegada de energía de la acometida y la distribución hacia los medidores del proyecto. Su valor no está solo en alojar componentes: ayuda a separar el punto de medición, proteger las conexiones, facilitar la revisión y mantener una ruta clara de puesta a tierra del gabinete.
Acometida y medidores
El gabinete concentra el frente donde se recibe la energía y se organiza la salida hacia cada medidor, evitando instalaciones dispersas o difíciles de revisar.
Orden y seguridad
Una concentración bien planteada reduce confusiones en obra, facilita identificar cada servicio y ayuda a controlar riesgos por malas conexiones o accesos no autorizados.
Tierra física del gabinete
La puesta a tierra del gabinete, puerta y elementos asociados ayuda a mantener continuidad de seguridad en el punto de medición sin convertir la cotización en una receta de fabricación.
Para cotizar, basta compartir el tipo de obra, número aproximado de servicios, si la medición será monofásica o trifásica y la etapa del proyecto. Con eso se puede orientar la selección comercial sin publicar placas, arreglos internos, capacidades de barras ni detalles constructivos sensibles.
5 modelos · 4 a 20 trifásicos o 12 a 60 monofásicos
5 modelos · 7 a 30 trifásicos o 21 a 90 monofásicos
Comparativo de modelos
Tabla comparativa
Encuentre rápidamente el modelo que necesita según el tipo de servicio y la configuración prevista para su proyecto.
| Modelo | Línea | Servicios | Trifásicos | Monofásicos | Alimentación | Configuración | Falla máx. |
|---|---|---|---|---|---|---|---|

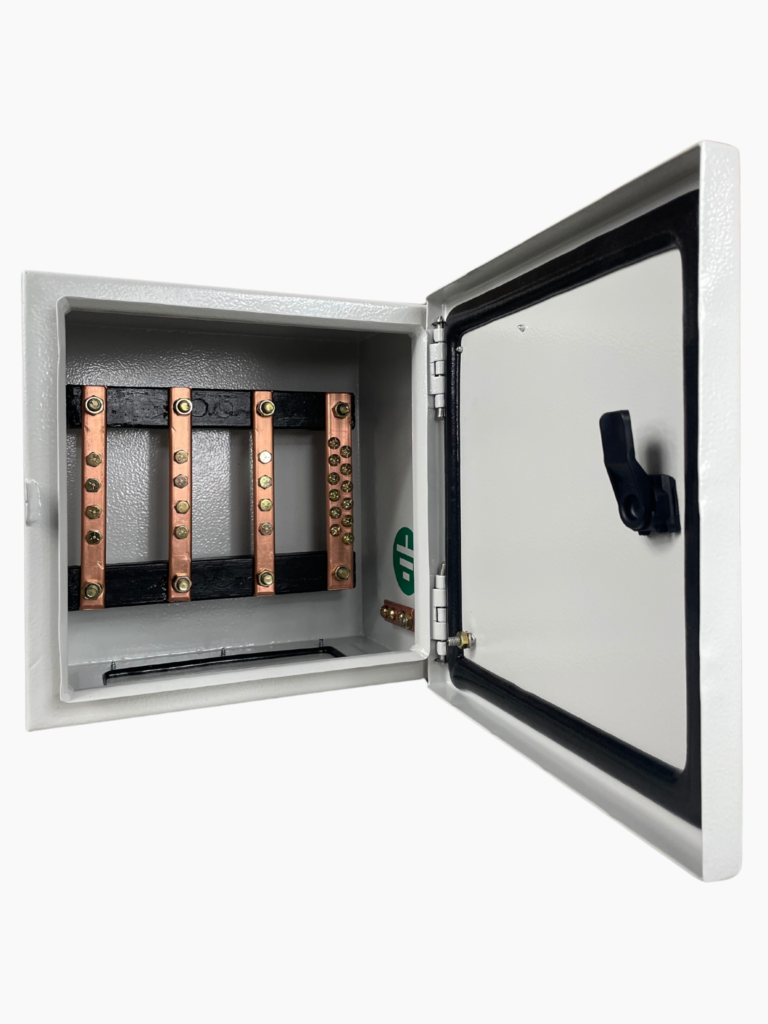

| CD30-4/12 | CD30 | 4 | 4 | 12 | 120 A RCM | 30×30×20 | 2,400 A pico |

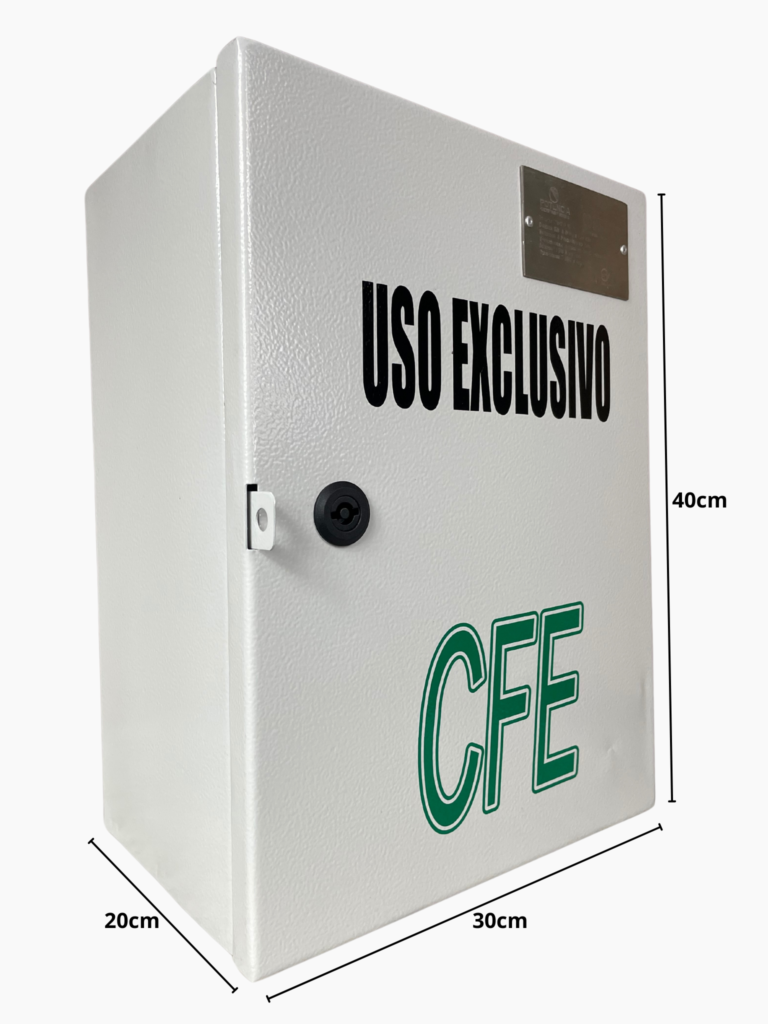

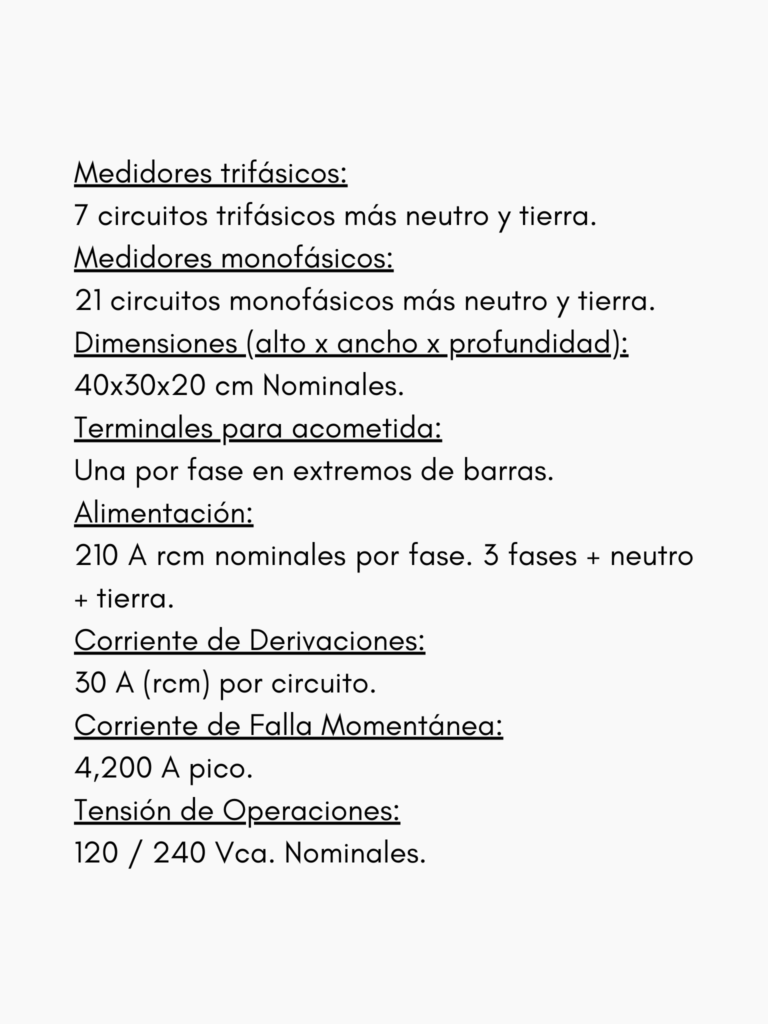

| CD30-7/21 | CD30 | 7 | 7 | 21 | 210 A RCM | 30×40×20 | 4,200 A pico |

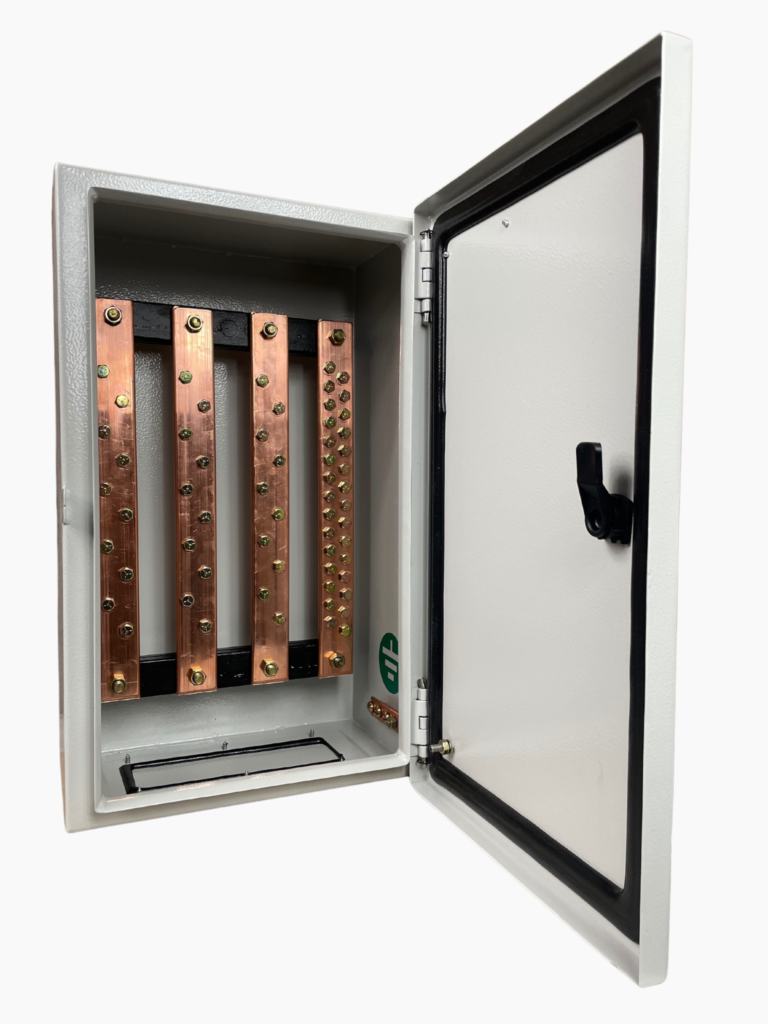

| CD30-10/30 | CD30 | 10 | 10 | 30 | 300 A RCM | 40×50×20 | 6,000 A pico |

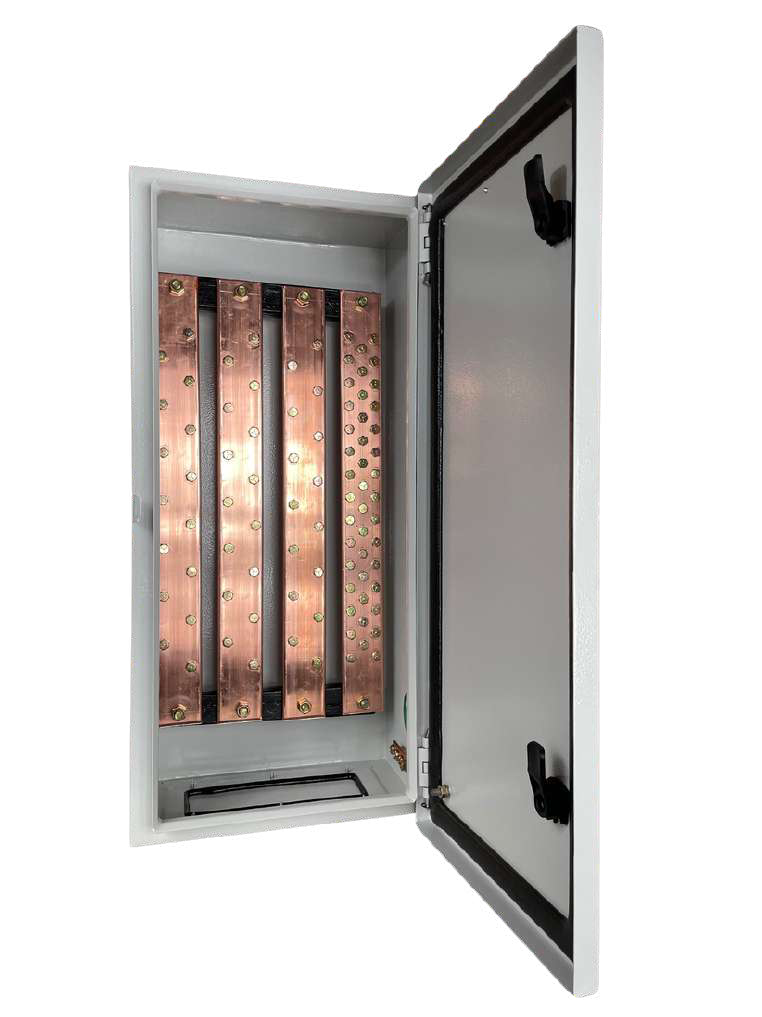

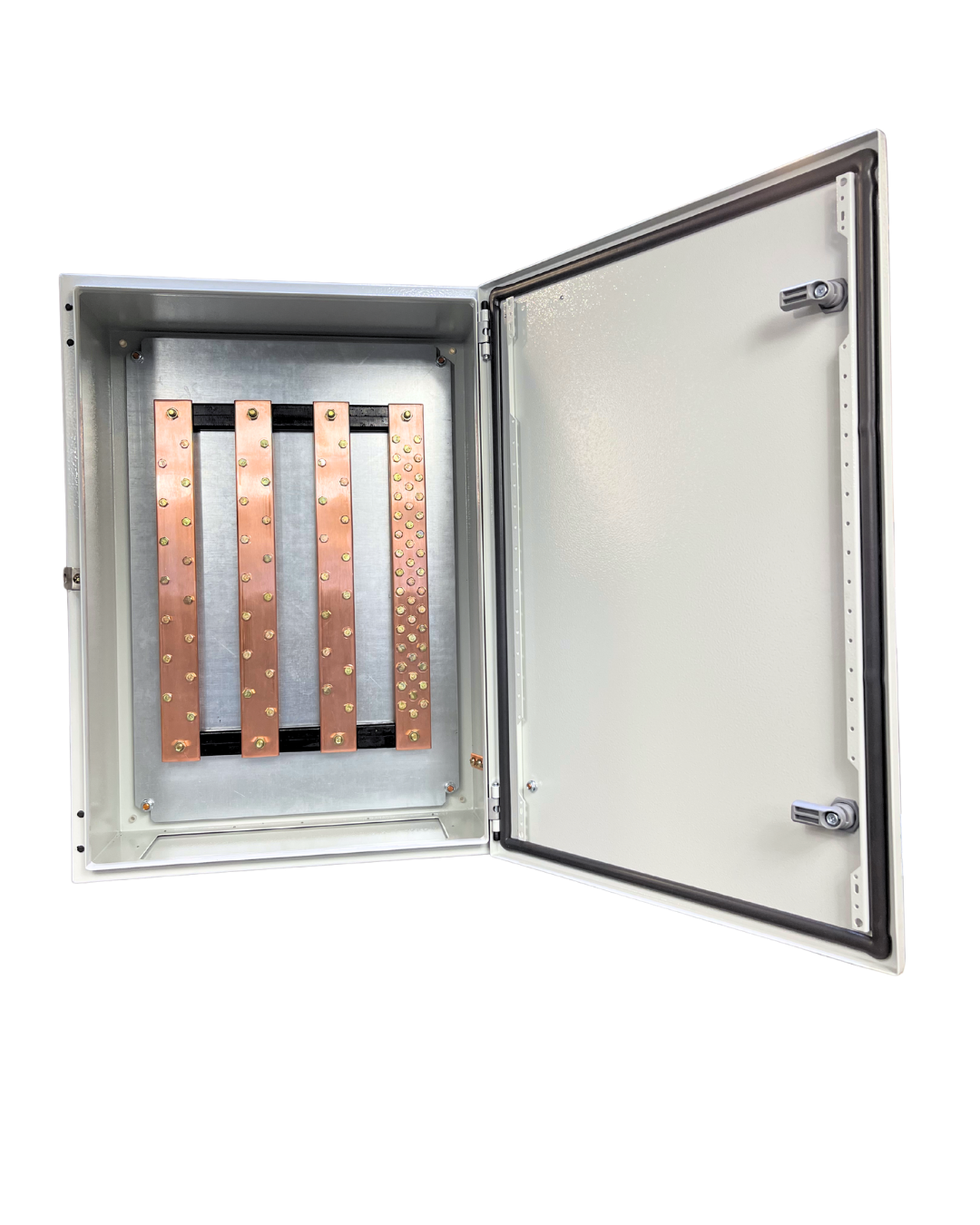

| CD30-15/45 | CD30 | 15 | 15 | 45 | 450 A RCM | 40×60×25 | 9,000 A pico |
| CD30-20/60 | CD30 | 20 | 20 | 60 | 600 A RCM | 60×80×30 | 12,000 A pico |

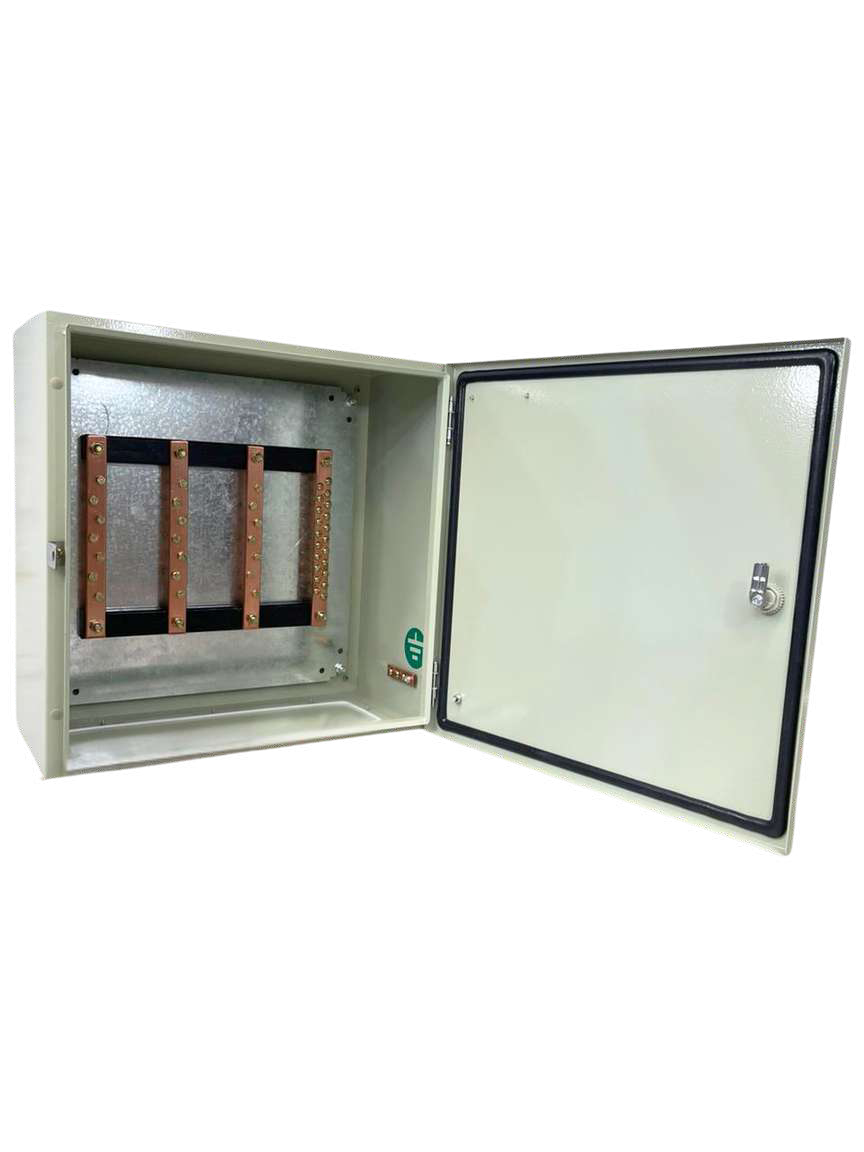

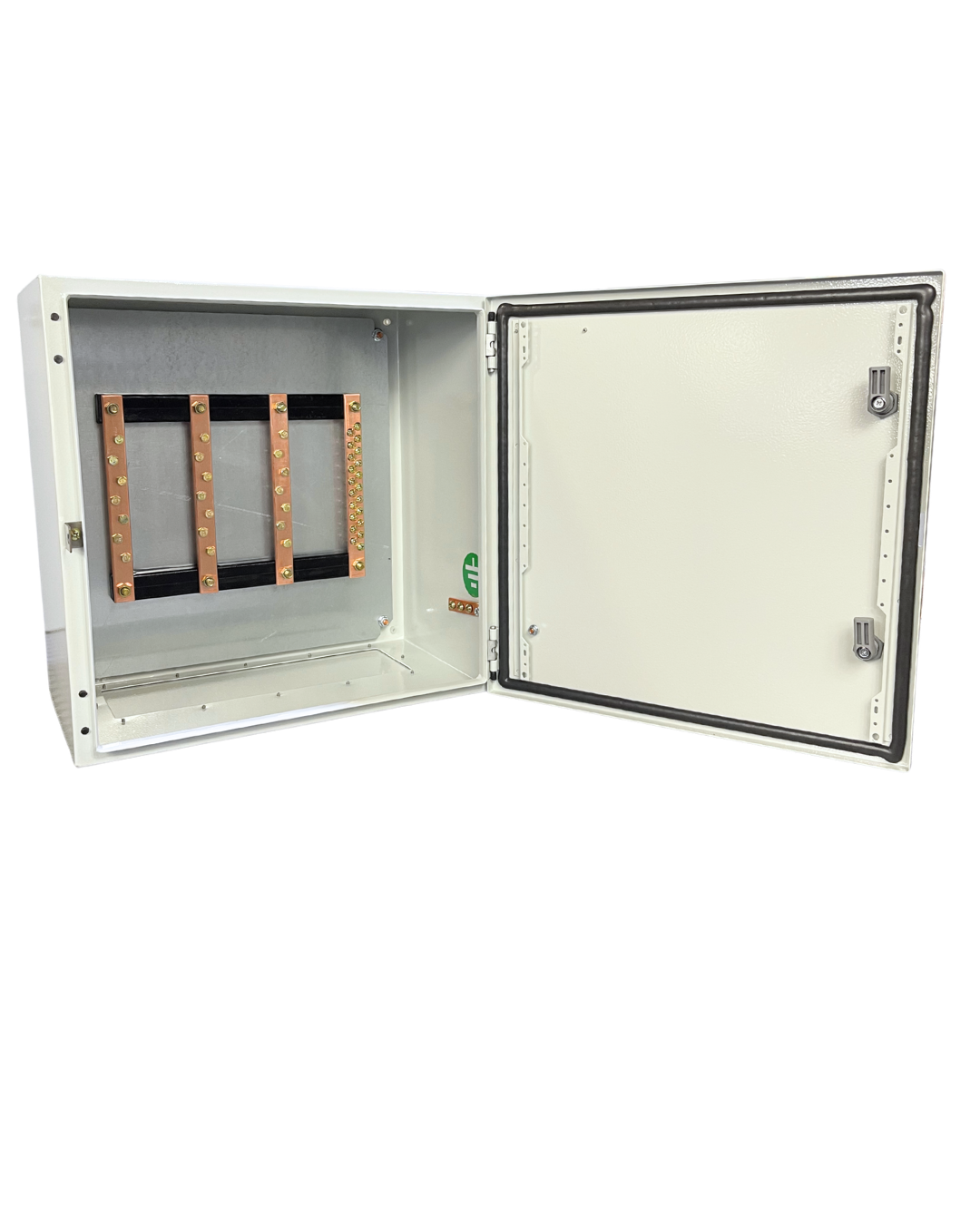

| CD50-7/21 | CD50 | 7 | 7 | 21 | 210 A RCM | 50×50×25 | 4,200 A pico |

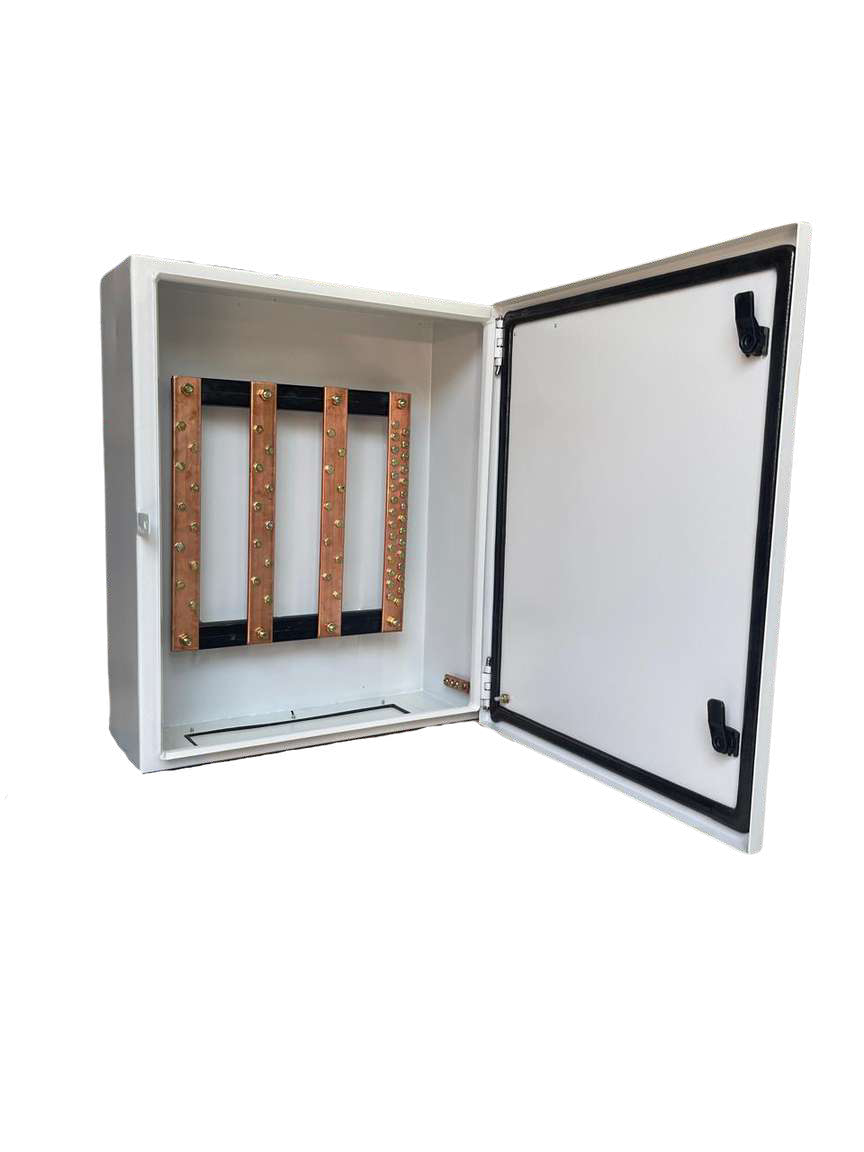

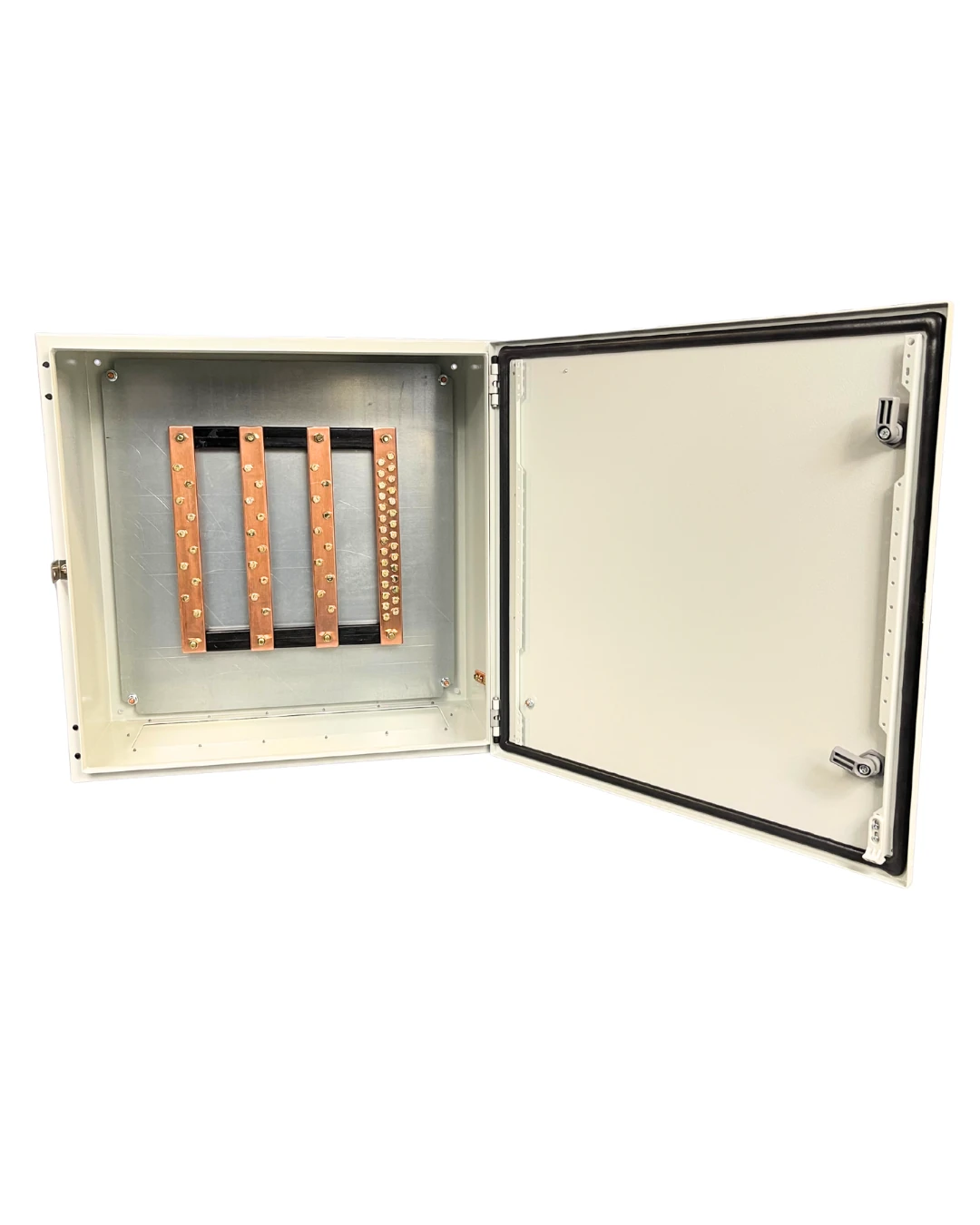

| CD50-10/30 | CD50 | 10 | 10 | 30 | 300 A RCM | 60×50×20 | 6,000 A pico |

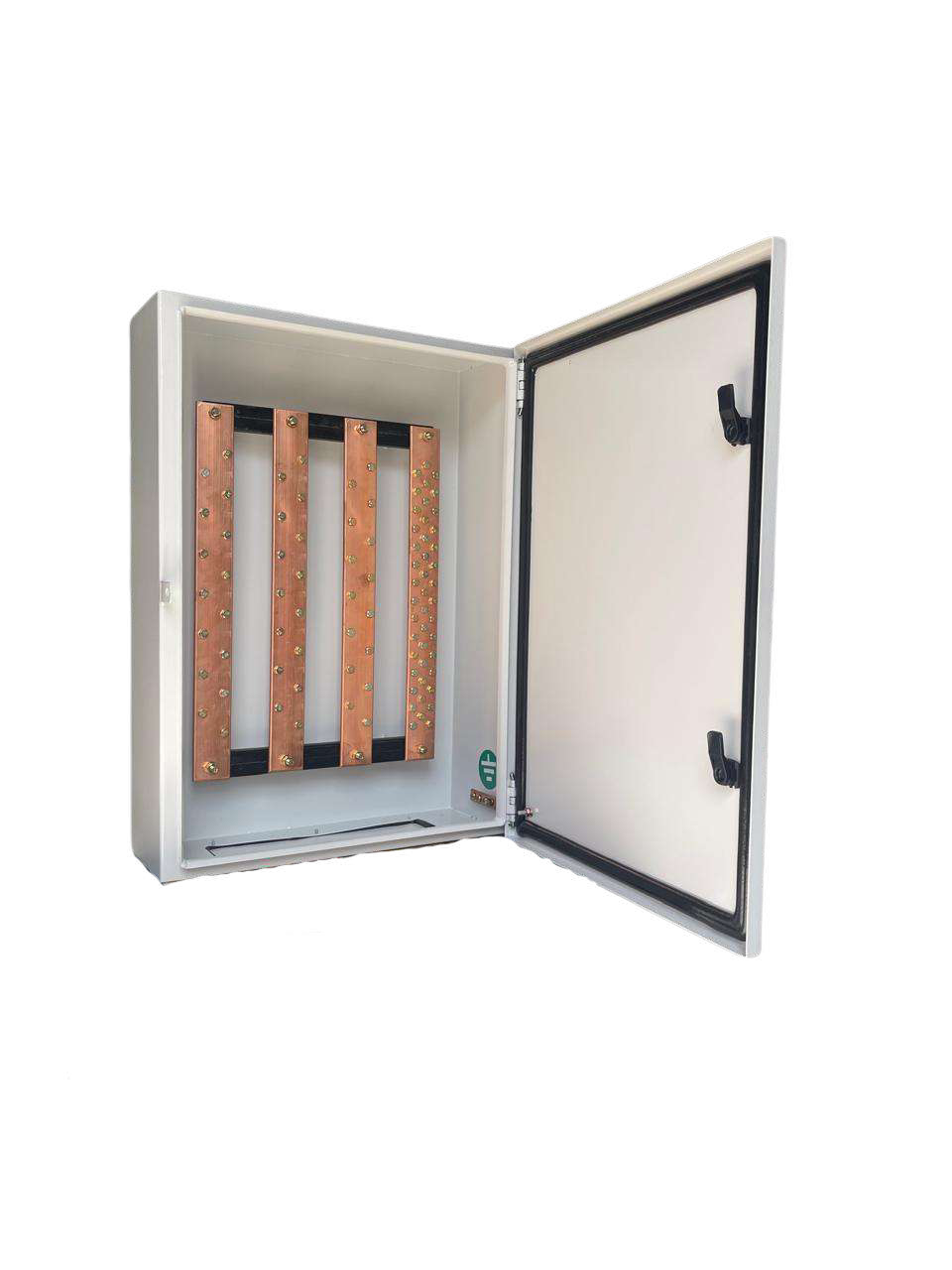

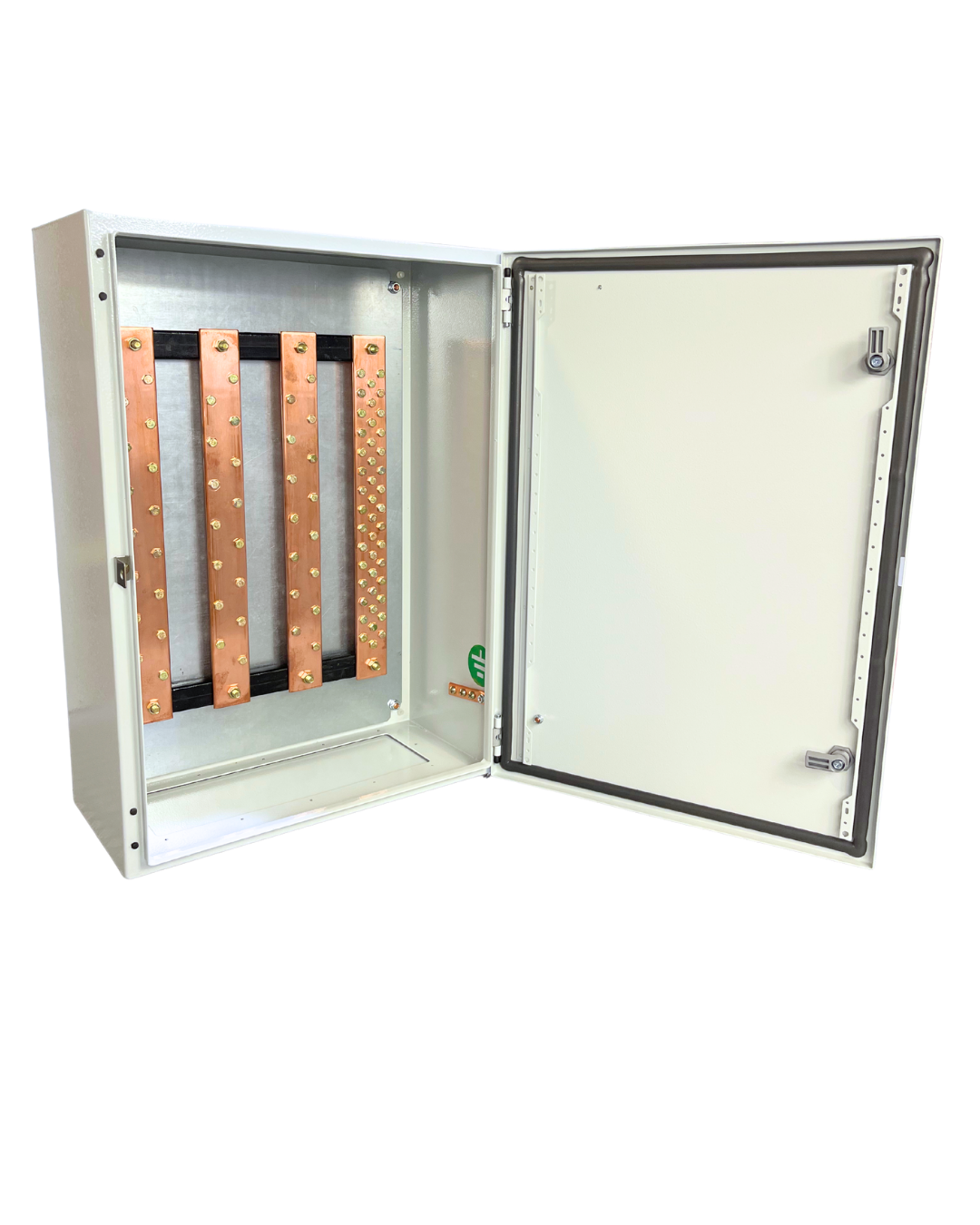

| CD50-15/45 | CD50 | 15 | 15 | 45 | 450 A RCM | 50×70×25 | 9,000 A pico |

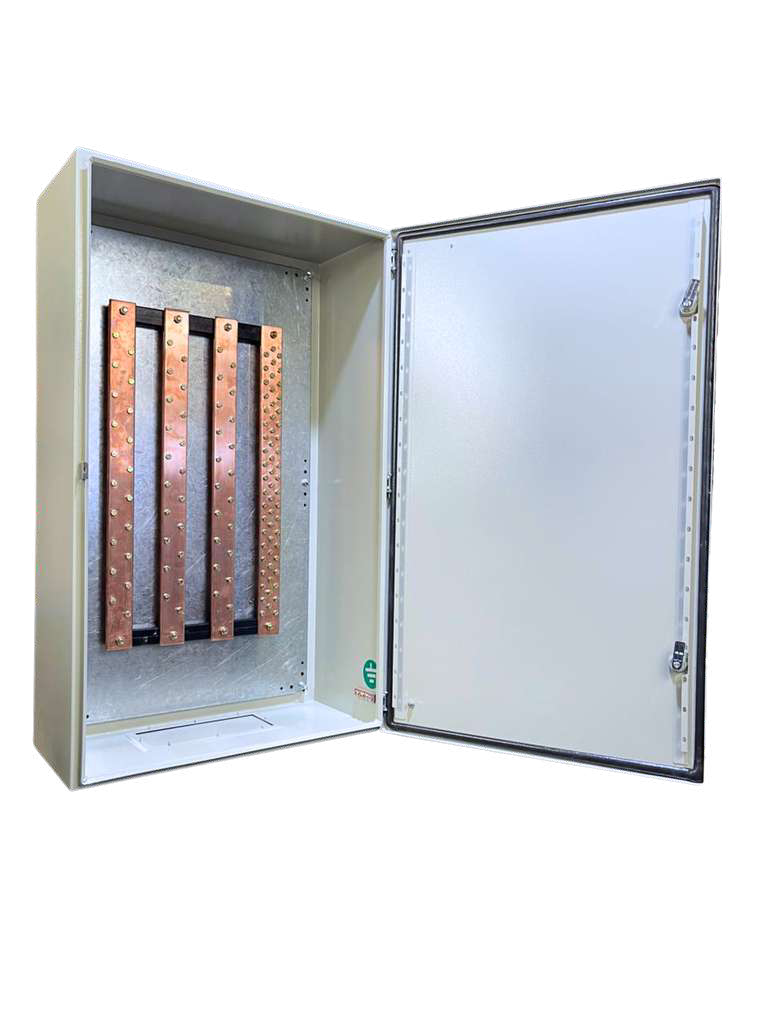

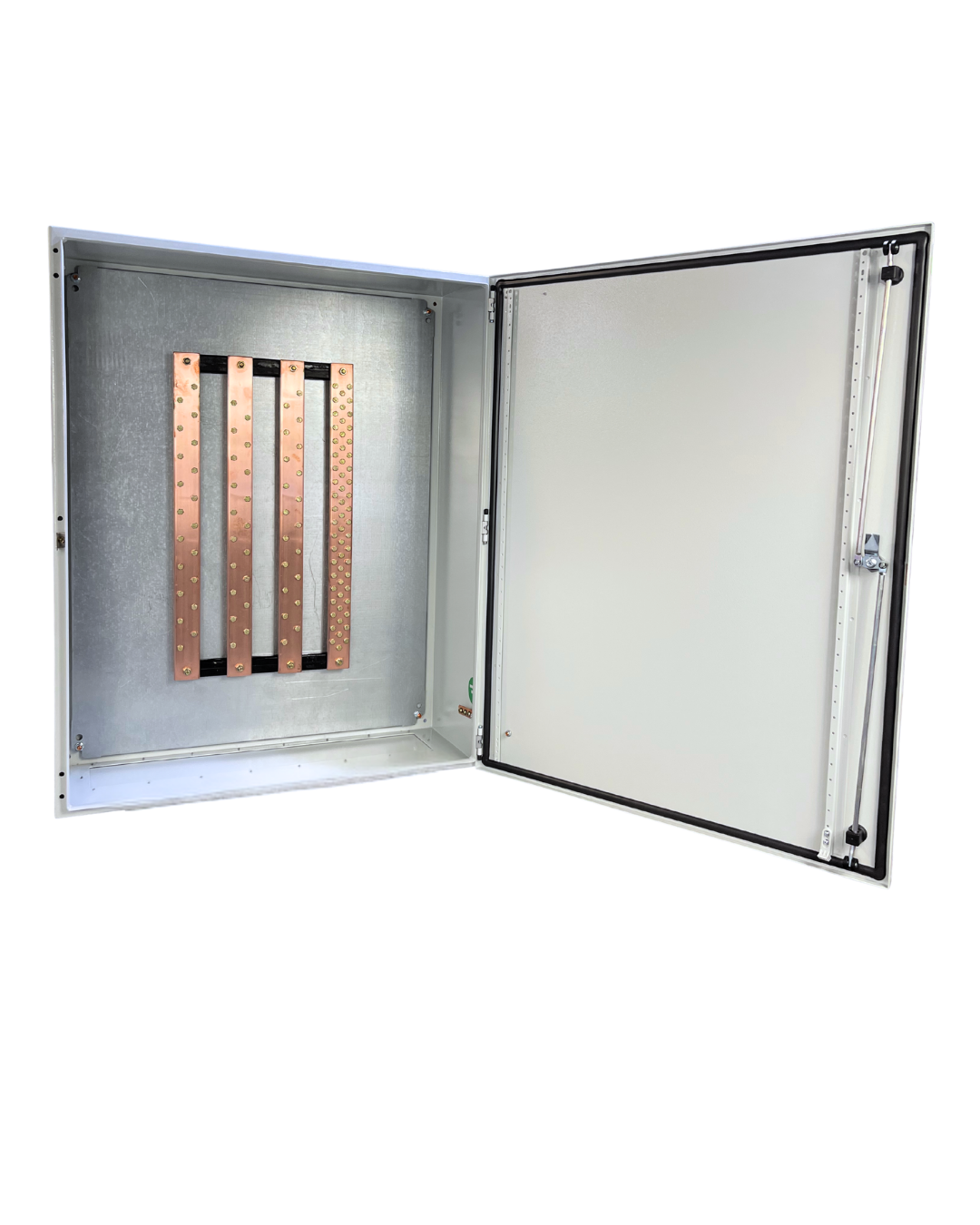

| CD50-20/60 | CD50 | 20 | 20 | 60 | 600 A RCM | 60×100×30 | 12,000 A pico |

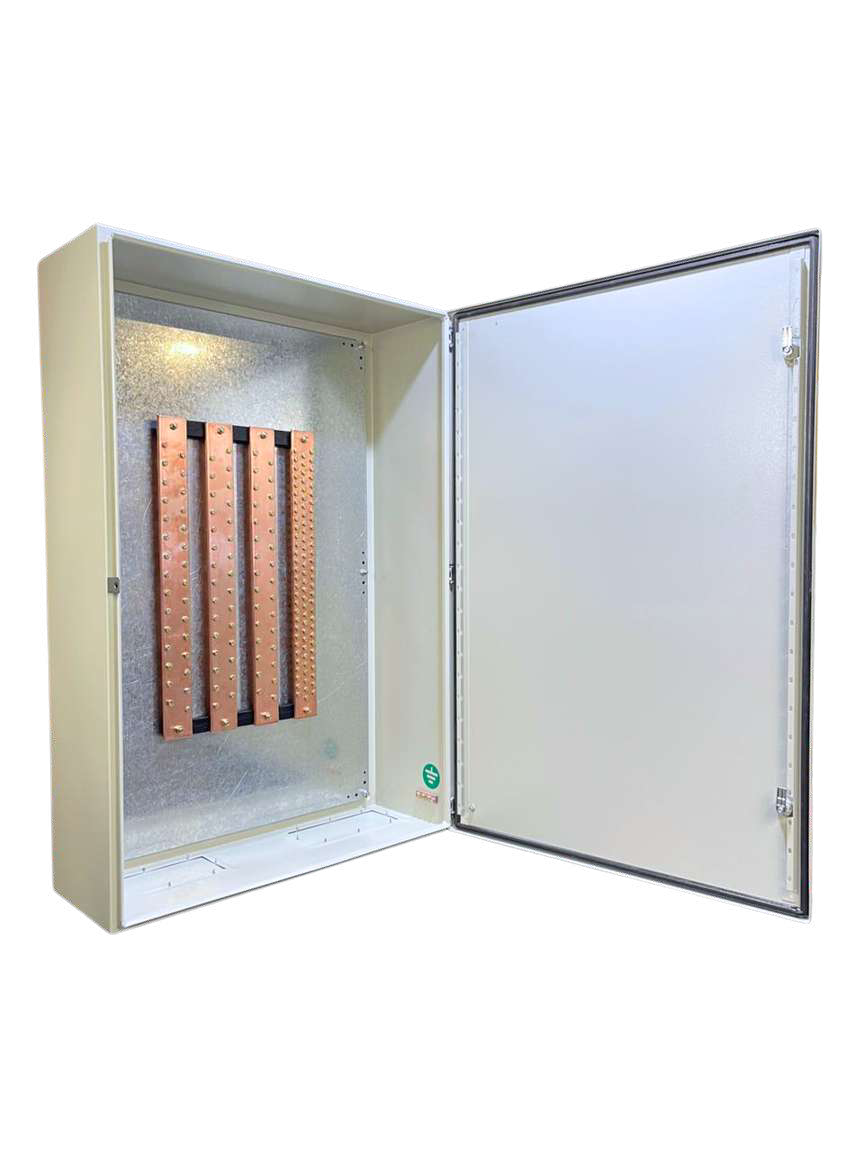

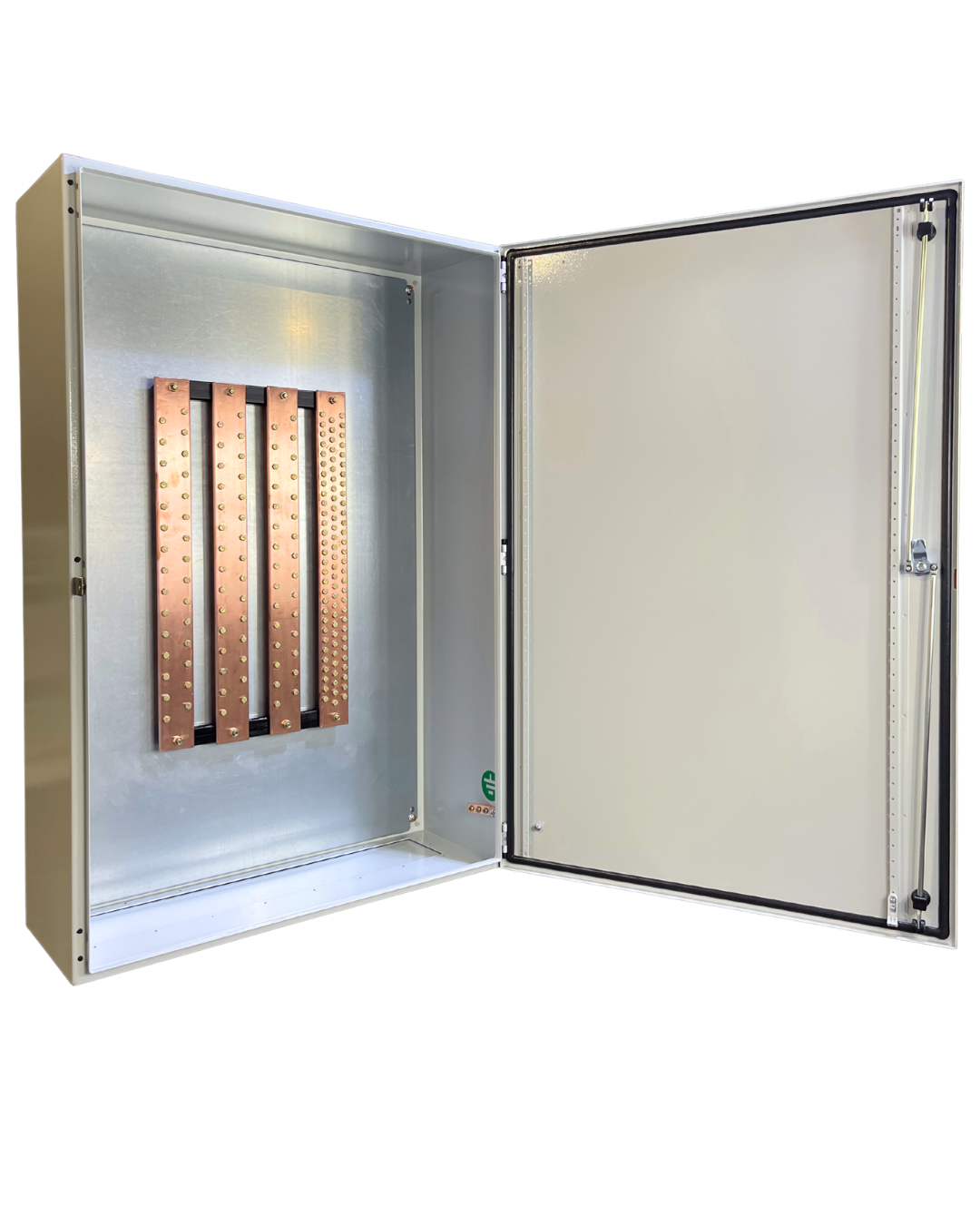

| CD50-30/90 | CD50 | 30 | 30 | 90 | 900 A RCM | 80×120×30 | 18,000 A pico |
Certificaciones y normas
Cumplimiento normativo
Todos nuestros productos cumplen con las normas mexicanas e internacionales requeridas por CFE para instalaciones eléctricas.
Especificaciones CFE
Configuración alineada a las especificaciones técnicas de la Comisión Federal de Electricidad para gabinetes de medición.
NMX-J-515-ANCE
Norma mexicana para gabinetes y tableros eléctricos de uso en instalaciones eléctricas en baja tensión. Verificada por organismo certificador ANCE.
NOM-003-SCFI
Norma Oficial Mexicana de productos eléctricos destinados al uso doméstico y similar. Garantiza seguridad eléctrica para el usuario final.
¿No encuentras el modelo que necesitas?
Te ayudamos a definir la caja adecuada para tu proyecto. Para cotizar más rápido compártenos tipo de obra, número de servicios, si requieres medición monofásica o trifásica y la etapa del proyecto.
